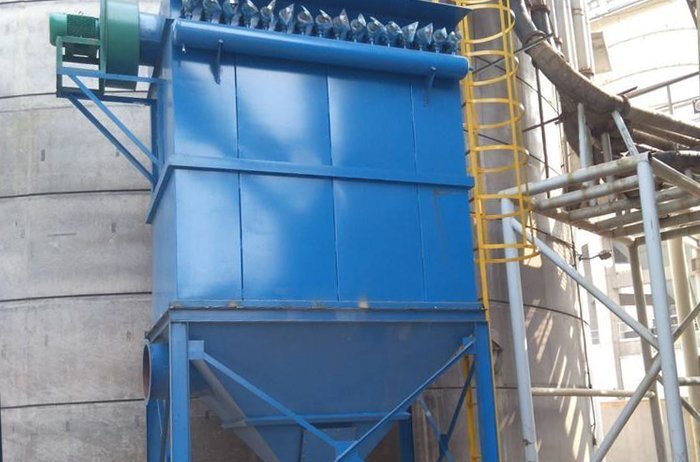

布袋除塵器制作和焊接規范要求介紹

文章來源：http://www.skyddt.cn 發布時間：2021-05-18 瀏覽次數：711

布袋除塵器制作和焊接規范要求介紹

（ 天津市 ， 2020年）

【 摘要】 為提高產 品質量， 規范生產和檢驗， 使產品制作盡量標準化， 使生產和檢驗有章可循、 有據可查， 根據生產和檢驗需要， 特對袋除塵器的制作和焊接規范要求分享一下 。

【 關鍵詞 】 除塵器、 灰斗 、 袋室、 上箱體、 進出 口 風道和 提升閥殼體等根據袋除塵器的結構 ， 分為立柱、 輸送系統、 灰斗 、 袋室、 上箱體等， 具體要求：

一、 柱：

ｌ 、 在沒有特殊要求下 ， 立柱按尺寸要求下料， 立柱底板與立柱滿焊，焊縫高度接近型材壁厚厚度 。

２ 、立柱長度方 向?qū)?， 根據長度和材料規格， 釆用Ｚ 形連接 ”或“直縫對接”兩種形式， 對接放到立柱上方， 均須加雙面連接補板 （ 補板寬度根據型材定 ， 長度 彡２ ００ ｍｍ， 板厚為 １ ０ｍｍ ） ， 不加補板面要打破 口 焊接， 焊縫形式為滿焊 。

３ 、焊接必須采用 交流焊機焊接 。

二 、 輸送系統 （ 列舉空氣斜槽 ） ：

１ 在沒有特殊要求下， 斜槽制作配套法蘭。

２ 帶斜槽的 下灰斗的 上 口 每隔 ２ 米加管支撐 （ Ｇ １＂） 。

３ 進氣 口采用 鍍鋅管 。

４ 帶斜槽的下灰斗 ， 根據尺寸 ， 在兩正面橫向 各加一根或兩根加強６９ ／ １ ２１筋 ， 材料用 Ｌ ７〇 ｘ７ 角 鋼 。

三、 灰斗 ：

１ 在沒有特殊要求 下 ， 灰斗鋼板與鋼板 的拼接要求是： 內 部 間 斷焊接（ 焊縫長 １ ００ ｍｍ 、 間 隔 ２ ００ ｍ ｍ ）（ 有雙 面滿焊要求除外 ） ， 外部滿焊 ，使用 焊機為交流焊機， 焊縫 寬度為 １ ０ｍ ｍ ， 焊縫高度為 ２３ ｍ ｍ ， 熔池深度為板厚 ２／３ 。

２ 當灰 斗散件發運時 ， 灰斗 板與框架現場焊接 。 當灰斗整件發運時 ，灰斗板與 灰斗框架 內 、 外 部滿焊 （ 除有特殊要折邊外 ） ， 保證密封不漏氣 。

３ 灰斗板外角鋼加筋雙面交叉 間 斷焊 。

４ Ｆ Ｇ Ｍ １ ２ ８ 灰 斗 內 支撐每 ２ 個室配 ２ 層管支撐 （ Ｇ ２〃） ， 管兩端焊中 １ ３ ３ 墊板 ， 散件墊板噴涂前焊好 。

５ 布袋袋除塵器的灰 斗外橫 向 加 筋采用“ 壓制好的菱形連接板”連接 ， 當 整件發運時， 須在噴涂前焊好 。 當散件 發運時 ， 按數量配備現７ ０ ／ １ ２ １場焊接 。

６ 在含輸送機不超高的情況下 ， 在噴涂前須將輸送機配對法蘭焊到灰斗上 ， 并將輸送機安裝到灰斗上。
